Le microscope inversé est un microscope dont l’objectif est placé sous la platine sur laquelle est posée la cible, permettant une observation du dessous.
Ce type de microscope est employé pour observer la cible sous un grossissement plus élevé qu’avec un microscope stéréoscopique, de l’ordre de 20 à 1500x.
Le microscope inversé exploite un chemin lumineux oblique qui court jusqu’à l’oculaire, pour observer la cible dans la même position qu’avec un microscope classique.
En raison de la longueur du chemin lumineux, le microscope inversé emploie un système optique qui relaie jusqu’à l’oculaire l’image initiale capturée par l’objectif.

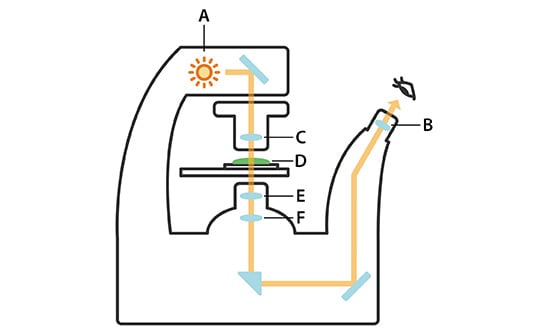

A:Source lumineuse B:Lentille convergente C:Lentille de contraste de phase D:Échantillon observé E:Objectif F:Lentille de capture d’image
Le microscope inversé est généralement utilisé dans les domaines de la médecine et de la biologie, notamment pour observer du dessous les cellules cultivées dans des récipients (boîtes de Petri).
Dans les secteurs industriels, le microscope inversé est employé pour observer des matériaux métalliques, qu’il suffit de maintenir face polie vers le bas pour obtenir une mise au point parfaite.
L’absence d’objectif au-dessus de la platine permet également d’observer des échantillons lourds et de grande taille.
Inutile de découper ou de polir la cible. (Possibilité d’observation non destructive.)

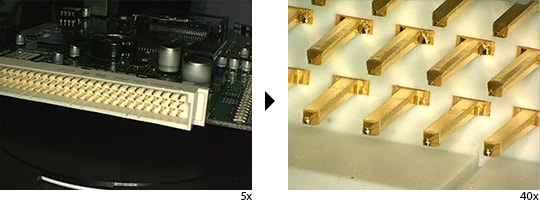

Observation d’un connecteur avec inclinaison (embase)

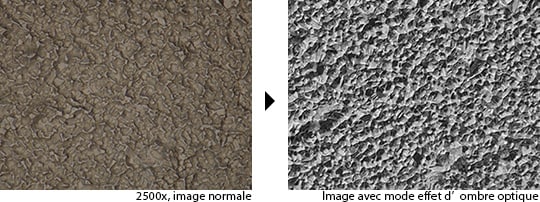

Observation d’une surface plaquée à l’étain

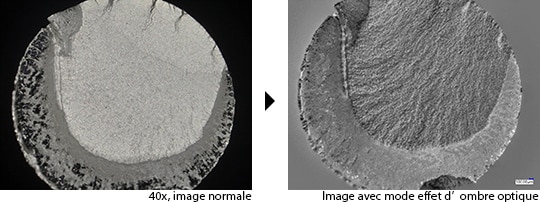

Observation d’une surface de rupture (motif radial)

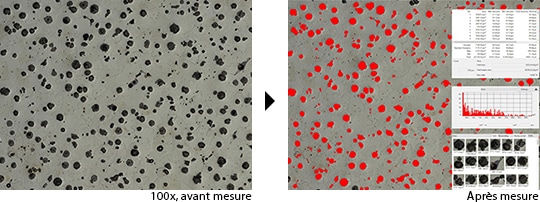

Mesure du taux de sphéroïdisation du graphite

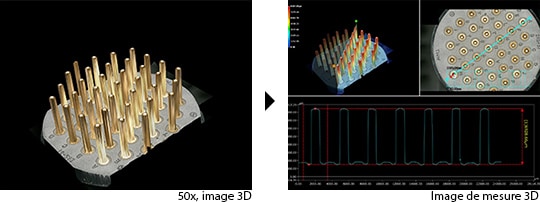

Mesure du profil d’un connecteur
