Éclairage par transmission

TECHNIQUE D'ÉCLAIRAGE OPTIQUE - ÉCLAIRAGE PAR TRANSMISSION

L’éclairage par transmission est essentiellement utilisé pour deux types d’échantillons : les objets transparents ou semi-transparents et les objets opaques mesurés par rétro-éclairage. La lumière est émise en dessous de l’objet et le traverse avant d’être reçue par les yeux de l’observateur ou par la caméra. Cet éclairage est principalement employé dans le cadre d’applications biologiques, pour la capture de cellules ou de tissus sur des lamelles ou autres supports d’échantillons. Il permet également de rétro-éclairer un objet, créant une silhouette bien nette pour mesurer avec précision son profil.

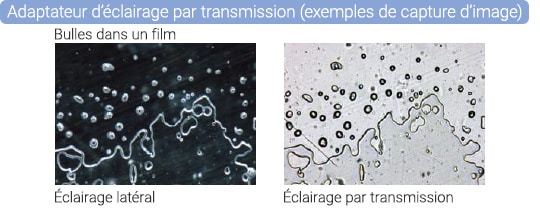

Adaptateur d’éclairage par transmission

ÉCLAIRAGE PAR TRANSMISSION À LED

ÉCLAIRAGE PAR TRANSMISSION À LED

L’éclairage par transmission est intégré en standard à la platine XY motorisée, produisant une luminosité constante à tous les niveaux de grossissement. Il est également possible de combiner l’éclairage par transmission à LED à l’éclairage vertical de l’objectif. L'éclairage de chaque source peut être ajusté indépendamment afin de garantir une intensité lumineuse optimale lors de l'observation.

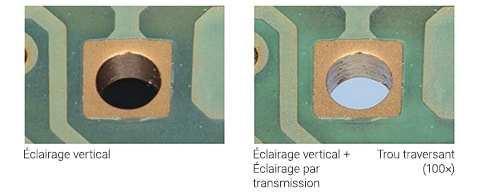

Éclairage vertical/Éclairage vertical + Éclairage par transmission Trou traversant (100×)

FILTRE DE CONCENTRATION DE L’ÉCLAIRAGE PAR TRANSMISSION

Lors de l’observation d’un échantillon à faible grossissement, l’éclairage est appliqué uniformément sur la totalité de la cible. À mesure que le grossissement augmente, l’éclairage peut être concentré afin d’améliorer le contraste de l’image.

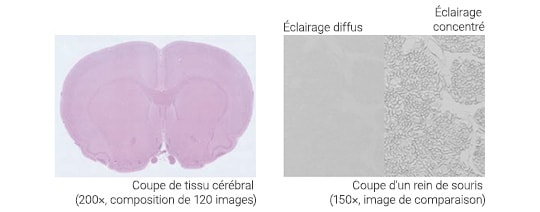

Coupe de tissu cérébral (200×, composition de 120 images)/Éclairage diffus Éclairage concentré Coupe d'un rein de souris (150×, image de comparaison)
