Analyse des corps étrangers/de la contamination

TECHNIQUES D’ÉCLAIRAGE

La qualité du contrôle repose non seulement sur la précision et la résolution de l’objectif mais également sur la sélection de l’éclairage adapté.
L’éclairage annulaire et l’éclairage coaxial permettent tous deux d’observer un objet dans ses moindres détails. Lorsque l’analyse des corps étrangers/de la contamination porte sur des cibles à faible pouvoir réfléchissant ou translucides, l’éclairage par transmission constitue le choix le plus pertinent.
Si le pouvoir réfléchissant de la cible génère des reflets, l’éclairage diffus peut aider à mieux distinguer les corps étrangers/la contamination de la cible. L’éclairage partiel permet de faire varier l’orientation de l’éclairage, mettant en relief les corps étrangers.
Enfin, l’éclairage polarisé se révèle être d’un grand secours lorsque la cible ne peut être observée qu’à travers un objet transparent.

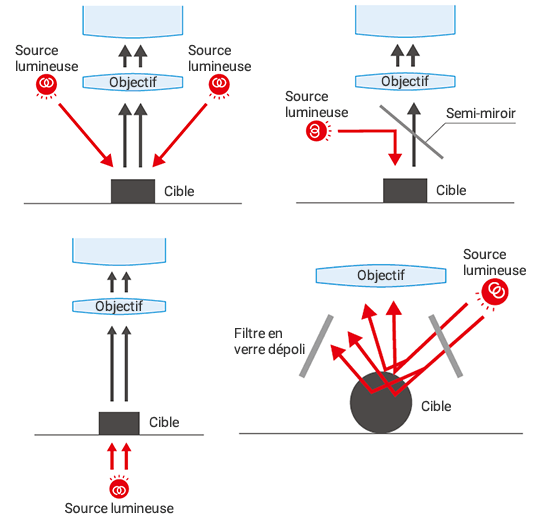

Schémas des principales techniques d’éclairage en analyse des corps étrangers/de la contamination (d’en haut à gauche à en bas à droite) : éclairage annulaire, éclairage coaxial, éclairage par transmission et éclairage diffus.

Le microscope numérique de KEYENCE est équipé d’une fonction d’éclairage multiple qui enregistre toutes les données d’éclairage de l’image capturée. Il est ainsi possible de changer l’éclairage de l’image à tout moment sans avoir à capturer une nouvelle image de l’objet.
L’analyse des corps étrangers/de la contamination peut être exécutée avec précision grâce à la minimisation de la réflexion annulaire du microscope numérique de KEYENCE.

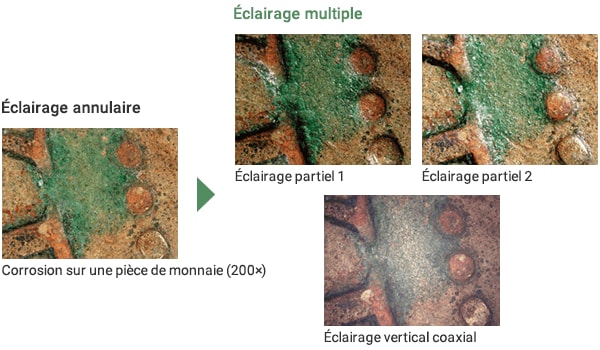

Utilisation de la fonction d’éclairage multiple lors d’une analyse des corps étrangers/de la contamination.

ANALYSE DES CORPS ÉTRANGERS/DE LA CONTAMINATION

Le système d’observation orientable selon un angle libre de KEYENCE permet aux utilisateurs de déterminer avec précision si les corps étrangers se trouvent sur ou sous la surface. L’analyse simplifiée accélère le développement de potentielles solutions.

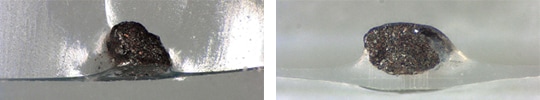

Observation d’un corps étranger en plongée (à gauche) et depuis un angle

La capture d’image 3D se révèle également être un outil d’analyse précieux. Les données 3D permettent d’identifier la nature du problème : rayure ou contamination par un corps étranger.

QUANTIFICATION PAR MESURE DES CORPS ÉTRANGERS

Outre l’observation et la capture des corps étrangers, le microscope numérique de KEYENCE met à disposition un large éventail de fonctions de mesure 2D et 3D, applicables en temps réel et dont les résultats peuvent être exportés sous forme de rapport via un logiciel de traitement de texte ou un tableur.

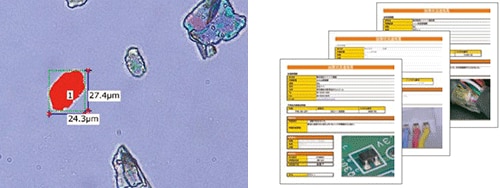

Mesure directement sur l’image en temps réel dans le cadre d’une analyse de la contamination (à gauche) et création de rapports.

Le microscope numérique de KEYENCE exécute une analyse des corps étrangers/de la contamination conforme aux normes ISO 16232 et VDA 19. Les capacités de capture d’image avancées du microscope garantissent des mesures de haute précision de l’ordre d’1 µm.
