Types et causes des défauts de placage et solutions aux problèmes d’observation et d’évaluation
Un placage haute performance requiert une assurance qualité avancée, assurée par exemple, par un contrôle d’aspect approfondi. Cette section vous présente les défauts de placage les plus courants, qui compromettent la qualité et la fonctionnalité du produit, ainsi que les symptômes et causes de ces défauts.
Vous y retrouverez également nos derniers exemples de contrôle des défauts de placage et les solutions permises par le nouveau microscope numérique 4K de KEYENCE.
- Types et causes des défauts de placage
- Exemples de contrôle des défauts de placage au microscope numérique 4K
- Exemples de problèmes de contrôle du placage résolus par le microscope numérique 4K de KEYENCE
- Observation détaillée des surfaces de placage, même sous fort grossissement
- Capture d’image entièrement nette et zoom continu sans effort
- Mesures de formes 3D et de profils sous fort grossissement
- Évaluation quantitative grâce à la mesure automatique de surface
- Contrôle d’aspect de la surface plaquée optimisé par l’éclairage multiple
- Un seul microscope optimise et rationalise le contrôle et l’évaluation du placage
Types et causes des défauts de placage
Le placage est fréquemment employé pour la finition de surfaces métalliques, plastique ou céramique de formes diverses. Ce recouvrement du matériau par un revêtement d’une épaisseur appropriée peut avoir une fonction ornementale mais également technique, conférant au produit diverses facultés, notamment de résistance à l’usure, à la corrosion, à la chaleur et aux produits chimiques, de conductivité électrique, de lubrification et d’adhérence. Parallèlement, tout défaut de placage se produisant en cours de processus risque de compromettre sérieusement la qualité et les caractéristiques des matériaux et produits.
Voici les trois principaux types de défaut affectant les placages métalliques et les symptômes et causes de ces défauts.
Adhérence insuffisante : Décollement, cloque
Ces symptômes apparaissent lorsque l’adhérence au substrat est réduite pour quelque raison que ce soit, empêchant le placage d’adhérer fermement à la surface. Un placage ayant parfaitement adhéré à la surface peut cependant également cloquer ou se décoller en cas de pliage lors d’un processus ultérieur, en raison des différences de flexibilité entre le substrat et le placage.
Défauts dus à l’adhérence de corps étrangers : Surface rugueuse
Ce défaut se manifeste par la formation de fines saillies sur la surface de placage lors d’un placage humide. Il se produit lorsque des corps étrangers (particules métalliques) flottant dans le bain de placage se mélangent à la couche de placage.
Manque de dépôt : Tache, irrégularité, dépression, trou d’épingle
La « brillance irrégulière » et les « taches » apparaissant sur un placage sont majoritairement dues à un voilage ou un ternissement partiel de la surface provoqué par divers facteurs, notamment environnementaux. Ces symptômes sont causés par une rugosité irrégulière ou un dégraissage insuffisant de la surface du substrat ou par des variations du procédé de placage.
(A. couche de placage, B. matériau de base)
Les dépressions et trous d’épingle sont des défauts concaves apparaissant sur la couche de placage. Ils sont dus à un manque de dépôt. Une dépression est un trou visible (échelle macroscopique) qui ne traverse pas la couche de placage, tandis qu’un trou d’épingle est un micropore qui traverse la couche de placage jusqu’au matériau de base ou une couche inférieure. Les trous d’épingle risquent d’engendrer des défaillances et défauts secondaires, tels qu’un « cloquage » et une « corrosion » des couches de placage.
Afin de déterminer avec précision la nature d’un défaut, dépression ou trou d’épingle, il est nécessaire d’acquérir des données suivant Z (épaisseur de la couche et profondeur du trou) en plus des images 2D.
Exemples de contrôle des défauts de placage au microscope numérique 4K
Le placage, appliqué dans un but ornemental mais également technique, influe considérablement sur la fonctionnalité, la performance, la durabilité et bien sûr l’aspect du produit. Depuis quelques années, les techniques de placage se sont perfectionnées, exigeant une analyse des défauts et une évaluation de la fiabilité plus avancées.
Cependant, les couches de placage cumulent plusieurs inconvénients pour l’observation : elles sont fines et brillantes et leurs défauts souvent microscopiques et tridimensionnels. Le contrôle par instrument de mesure ou sur image 2D ne suffit ainsi pas à assurer la qualité du placage.
Le microscope numérique haute définition 4K Série VHX de KEYENCE exploite un objectif haute résolution et des technologies de pointe, telles qu’un capteur CMOS 4K, garantissant une observation et une analyse précises des couches de placage à partir d’images 4K détaillées.
La Série VHX exécute également des mesures 2D ainsi que des mesures de formes 3D et de profils même sous fort grossissement, facilitant le contrôle des défauts de placage pour accélérer et optimiser les opérations de contrôle et d’assurance qualité.
Retrouvez, dans cette section, nos derniers exemples de contrôle des défauts de placage avec la Série VHX.

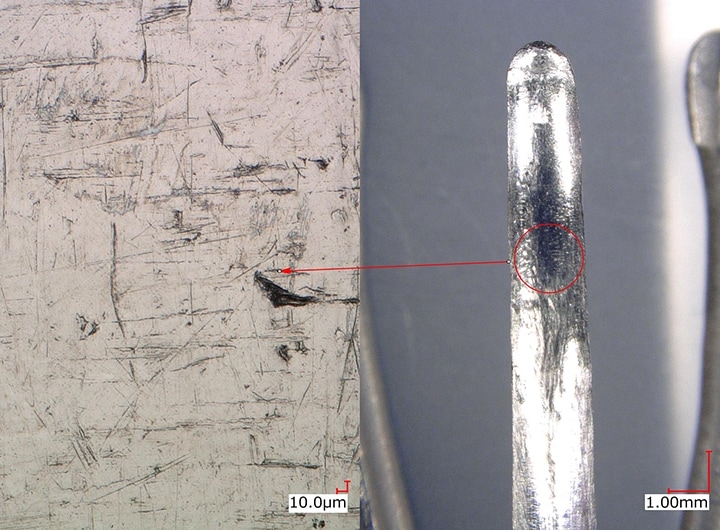

Décoloration et corrosion du placage
Trou d’épingle sur des couches de placage
Décollement du placage
Fissures du placage
Analyse des surfaces rugueuses (adhérence de corps étrangers)
Mesure d’épaisseur des couches de placage (échantillon enrobé de résine)
Exemples de problèmes de contrôle du placage résolus par le microscope numérique 4K de KEYENCE
L’observation sous grossissement, l’analyse des défauts et la mesure des surfaces plaquées posent de nombreuses difficultés.
Retrouvez, dans cette section, des exemples de problèmes de contrôle du placage résolus par le nouveau microscope numérique 4K Série VHX de KEYENCE.
Observation détaillée des surfaces de placage, même sous fort grossissement
Avec le microscope numérique 4K Série VHX
L’objectif haute résolution et le CMOS 4K assurent une grande profondeur de champ même sous fort grossissement. Une observation détaillée des surfaces plaquées, même irrégulières, est ainsi possible à partir d’une image entièrement nette sous fort grossissement.
Capture d’image entièrement nette et zoom continu sans effort
Avec le microscope numérique 4K Série VHX
La composition en profondeur en direct permet de capturer instantanément des images entièrement nettes de cibles à la surface irrégulière. Vous pouvez ainsi observer la totalité de la cible sans perdre de temps à régler la mise au point, pour une analyse et une évaluation plus efficaces que jamais.
Les objectifs haute résolution et le revolver motorisé montés sur la Série VHX assurent un zoom continu de 20x à 6000x sans aucune manipulation des objectifs.
La mise au point automatique à tous les grossissements garantit un zoom rapide. Les informations relatives à l’objectif et au facteur de grossissement sont enregistrées avec l’image capturée, pour une gestion aisée des données.
- A. Objectif haute résolution
- B. Revolver motorisé
Mesures de formes 3D et de profils sous fort grossissement
Avec le microscope numérique 4K Série VHX
Les divers menus disponibles facilitent considérablement les mesures de forme 3D et de profil.
Ces mesures permettent d’examiner quantitativement les cibles afin de déterminer si le défaut est plutôt un corps étranger, une fissure, une dépression ou un trou d’épingle. De l’observation sous grossissement aux mesures 2D/3D, réalisez efficacement toutes vos opérations avec un seul microscope Série VHX.
Évaluation quantitative grâce à la mesure automatique de surface
Avec le microscope numérique 4K Série VHX
La fonction de mesure automatique de surface permet de binariser l'image afin de détecter et de quantifier des particules ou grains, évaluer leurs surfaces, dimensions, formes etc…Les résultats peuvent par la suite, être affichés sous forme de liste ou d’histogramme et reportés dans un rapport, en quelques étapes simples.
Contrôle d’aspect de la surface plaquée optimisé par l’éclairage multiple
Avec le microscope numérique 4K Série VHX
La fonction d’éclairage multiple permet de capturer instantanément plusieurs images sous différents éclairages, puis de sélectionner l’image optimale, pour analyser et évaluer efficacement les surfaces plaquées, dont l’aspect change considérablement selon les conditions d’éclairage.
De plus, il est possible d’afficher côte à côte des images capturées sous différents éclairages, permettant de réaliser une analyse et une évaluation intuitives et complètes.
- A. Éclairage coaxial
- B. Éclairage annulaire
- C. Éclairage coaxial partiel
- D. Éclairages combinés
Un seul microscope optimise et rationalise le contrôle et l’évaluation du placage
Le microscope numérique haute définition 4K Série VHX de KEYENCE exploite des images 4K entièrement nettes pour rationaliser l’observation, l’analyse et l’évaluation quantitative des défauts de placage, difficiles à appréhender avec les microscopes classiques. Réalisez intuitivement toutes vos opérations, des mesures 2D/3D auparavant impossibles, au traitement binaire et jusqu’à la création de rapports avec un seul microscope.
La Série VHX regorge de fonctions pratiques prêtes à vous servir.
Pour en savoir plus sur la Série VHX, cliquez sur le bouton ci-dessous pour télécharger le catalogue. Pour toute demande, cliquez sur l’autre bouton pour contacter KEYENCE.
