Mesurer la perpendicularité
L’objectif d’une mesure de perpendicularité est de vérifier l’écart de perpendicularité entre la cible et la référence spécifiée (plan ou ligne de référence).
- Exemple de dessin
- Avec une équerre et une jauge d’épaisseur
- Avec une machine à mesurer tridimensionnelle (MMT)

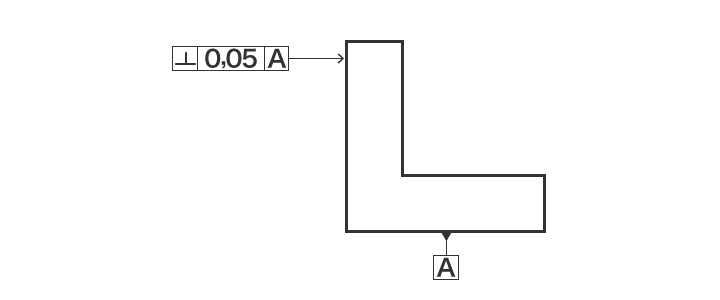

Exemple de dessin

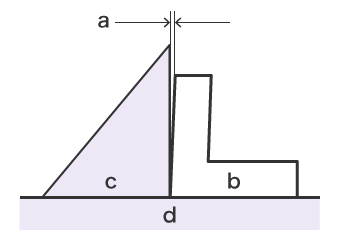

Avec une équerre et une jauge d’épaisseur
- a
- Mesurez cet écart avec une jauge d’épaisseur
- b
- Cible
- c
- Équerre
- d
- Marbre
Tenez l’équerre contre la cible. Mesurez l’écart entre l’équerre et la cible à l’aide d’une jauge d’épaisseur ou d’une pige.
L’écart mesuré indique la perpendicularité.
INCONVÉNIENTS
La précision est faible en raison de la simplicité des outils utilisés. Cette méthode ne peut être appliquée lorsque l’angle entre la surface à mesurer et le marbre est inférieur à 90°.
Les données de mesure doivent être écrites à la main ou saisies manuellement.

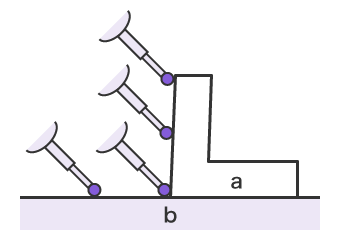

Avec une machine à mesurer tridimensionnelle (MMT)
- a
- Cible
- b
- Marbre
Définissez la référence spécifiée en plaçant le stylet sur plusieurs points du plan de référence (marbre), puis mesurez la perpendicularité en plaçant le stylet sur la surface à mesurer (cible).
Une mesure précise est ainsi garantie même lorsque l’angle entre la surface à mesurer et le marbre est inférieur à 90°.
Il est également possible de mesurer la perpendicularité d’axes de cylindres, d’alésages et de cônes.

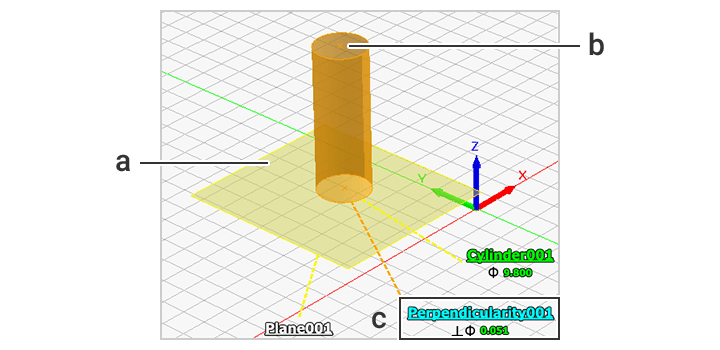

- Écran de mesure
-
- a
- Élément de référence (plan)
- b
- Élément cible (cylindre)
- c
- Résultat de la mesure de perpendicularité
