Découpage fin
1. Présentation et caractéristiques
Le découpage fin est un procédé d’emboutissage permettant de réaliser un découpage précis. Il exploite l’effet de la pression hydrostatique : la contrainte de déformation plastique augmente lorsqu’une pression est appliquée sur le métal.
En emboutissage classique, la pièce est placée sur la matrice et pressée par un poinçon. Un espacement approprié est requis entre la matrice et le poinçon. En découpage fin, la pression est appliquée depuis le dessus et le dessous, ce qui minimise l’espacement requis.
2. Avantages
Le découpage fin permet d’obtenir une précision de l’ordre du micron, impossible à atteindre avec un procédé d’emboutissage classique. De plus, le fini de la surface cisaillée est lisse et propre, sans besoin de post-traitement. Il est également possible de créer des formes complexes en combinant pliage, étirage et cisaillement.
Autre avantage, la palette de matériaux compatibles est très large. Le découpage fin peut également être appliqué sur des aciers spéciaux, ainsi que sur des métaux difficilement malléables, tels que l’acier inoxydable et les superalliages.
Ces avantages ont convaincu nombre de fabricants d’opter pour le découpage fin au détriment du forgeage ou du moulage. Aujourd’hui, le découpage fin est un procédé incontournable dans bien des industries, incluant l’automobile, la vision (caméra et autres instruments de précision), le matériel médical et les équipements aérospatiaux.

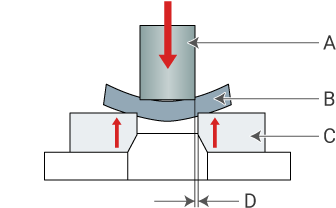

Pression appliquée du dessus
Un espacement approprié est requis entre le poinçon et la matrice
- A
- Poinçon
- B
- Pièce
- C
- Matrice
- D
- Espacement

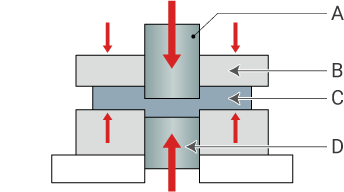

Pression appliquée du dessus
Espacement minime
- A
- Poinçon
- B
- Jonc de retenue
- C
- Pièce
- D
- Pression opposée
