Bien que la fabrication du verre ait commencé il y a des milliers d'années, le verre continue d'être largement utilisé par de nombreux fabricants et entreprises. Ce matériau brut est essentiel pour la production de fenêtres, d'appareils électroniques, de bouteilles et d'articles de table, d'emballages, etc. Quel que soit le secteur d'activité ou l'application concernée, la gravure sur verre est souvent un élément nécessaire en production, pour des raisons esthétiques, de fonctionnalité et de traçabilité.
En quoi consiste la gravure sur verre ?
La gravure sur verre consiste à réaliser un motif sur du verre par enlèvement de matière. La gravure sur verre s'étend à de nombreux secteurs, de la décoration à l'automobile en passant par l'alimentation, la verrerie, etc. Les motifs peuvent être des marques de traçabilité, des dates d'expiration, des étiquettes de produit, des logos, des textures et des numéros de série.
Un système de gravure sur verre est souvent choisi pour la fabrication de fraises diamantées boules. Cependant, fabriquer ces instruments nécessite beaucoup de temps, une main sûre et une concentration sans faille. Ces conditions expliquent pourquoi de nombreux techniciens optent pour la gravure laser sur verre avec des marqueurs laser. Les marqueurs laser utilisent un faisceau de lumière focalisé afin de créer un aspect « givré » contrastant blanc sur le verre, comme ce qu'on obtient par sablage.
L'utilisation d'un marqueur laser pour graver du verre, c'est le choix d'un procédé automatique, sans dommage et simple d'utilisation.

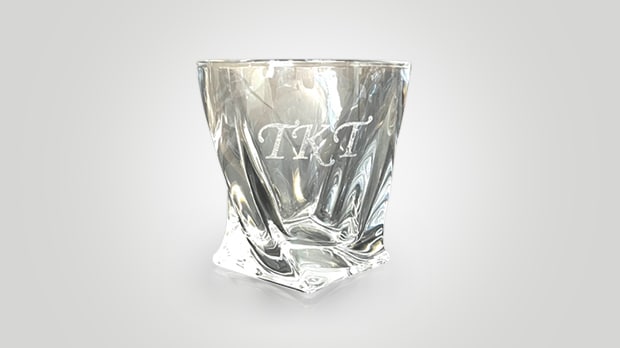

Marquage blanc
Le marquage blanc est une technique fréquemment employée pour créer des logos décoratifs, des images ou du texte sur des objets en verre. Cette méthode utilise un laser CO² pour graver le verre et produire un effet blanc distinctif. Cet aspect est obtenu grâce à la formation de microfissures à la surface du verre sodocalcique, générées avec précision par le laser. En opérant à faible puissance, le laser effectue plusieurs passages pour réaliser ces fissures délicatement. Le marqueur laser CO² de la série ML-Z de KEYENCE est la machine idéale pour effectuer ce type de marquage sur verre.
Marquage transparent
Le marquage transparent est couramment utilisé pour ajouter une texture subtile à un produit en verre. Cette technique, réalisée à l’aide d’un laser UV, consiste à fondre délicatement la surface du verre de quartz. Bien que ce matériau résiste à la chaleur, il est sujet à des fissures, ce qui nécessite un marquage lent et effectué à haute puissance pour obtenir un rendu précis. Pour ce type de marquage transparent, KEYENCE propose le marqueur laser UV de la série MD-U, spécialement conçu pour ce procédé.
Types de gravure laser sur verre
Il existe deux types de lasers utilisés pour la gravure laser sur verre : les lasers CO2 et les lasers UV. Chacun d'eux présente des niveaux d'absorption élevés et des processus spécifiques pour le marquage.
Gravure laser UV
Le marquage laser UV fonctionne en convertissant un laser de 1 064 nm en un laser de 355 nm. Le laser de 1 064 nm traverse deux cristaux, ce qui réduit sa longueur d'onde à 355 nm, pour obtenir un stress thermique minimal et une absorption élevée. Le laser de 355 nm brise les liaisons directement au lieu de détruire le matériau de base. Le laser UV de KEYENCE est le laser UV Série MD-U.
Gravure par laser CO2
Un laser CO2 fonctionne en utilisant la chaleur pour transformer le CO2 dans un tube. Ensuite, la décharge électrique dans le tube génère du plasma entre un miroir réfléchissant et le coupleur de sortie. Puis, le plasma atteint le matériau, qui absorbe la lumière. La Série ML-Z de KEYENCE est la solution CO2 de notre gamme.
Avantages de la gravure laser sur verre par rapport aux autres méthodes de gravure sur verre
Respect de l'environnement
La gravure laser sur verre n'utilise aucun consommable et ne produit aucun déchet toxique, contrairement aux autres méthodes qui génèrent des substances chimiques toxiques et produisent des déchets.
Rentabilité
L'utilisation d'un laser pour la gravure sur verre est plus rapide que les autres méthodes de gravure, garantit l'uniformité et n'utilise pas de matériaux supplémentaires coûteux.
Les autres méthodes, comme l'utilisation de produits chimiques ou de fraises diamantées boules, sont longues et nécessitent plusieurs étapes. Ce sont en outre des méthodes manuelles et sujettes à l'erreur humaine. Le temps qu'un ouvrier met pour terminer un produit en verre est le temps que met un graver laser pour en produire des centaines.
Précision
Les faisceaux laser sont plus précis que les autres méthodes de gravure sur verre. Les modèles à faisceau fin se concentrent directement sur la cible et ne provoquent pas de gonflement supplémentaire. Cette précision accrue apporte un grand degré de répétabilité et d'uniformité, tout en fournissant un procédé de marquage entièrement automatisable.
Avantages de la gravure laser sur verre de KEYENCE
Niveau de réglage de la qualité
Lors d'une opération de gravure laser sur verre, deux marquages sont possibles : avec marques blanches ou avec marques transparentes. Les marques blanches et transparentes nécessitent des vitesses et des puissances différentes.
Pour cela, les marqueurs laser MD-U et ML-Z permettent un réglage facile. Les niveaux disponibles sont Vitesse maximale, Haute vitesse, Standard, Haute qualité et Qualité maximale.
Modèle à courte longueur d’onde
Dans le domaine de la gravure sur verre, la précision est primordiale. Bien que le verre offre une bonne résistance à la chaleur, sa fragilité le rend susceptible de se fissurer facilement. L'utilisation d’un laser à courte longueur d’onde de la série ML-Z permet d’effectuer un marquage automatique et précis, caractérisé par une gravure peu profonde et un gonflement minimal de la surface. Ainsi, ce procédé évite la formation de fissures importantes susceptibles de compromettre la durabilité du produit à long terme.
Commande 3D
Les formes, tailles et utilisations du verre sont variées. Il peut s'agir de vaisselle pour boissons, de décorations, de cadeaux personnalisés ou de projets industriels comme des fenêtres incurvées.
Souvent, dans le marquage du verre, une partie tridimensionnelle entre en jeu. Cela signifie généralement qu'un certain type de mouvement externe est nécessaire pour présenter correctement la pièce à la machine de marquage. Les marqueurs laser KEYENCE, quant à eux, disposent d'une commande 3D intégrée.
Avec la commande 3D utilisée dans les Séries ML-Z et MD-U de KEYENCE, n'importe quel objet peut être marqué. La commande 3D fait le point automatiquement pour réaliser un marquage sans distorsion, quelle que soit la forme de la pièce, y compris une forme étagée, une surface inclinée, un cylindre ou un cône.
Prêt à utiliser les machines de marquage laser KEYENCE ?
Chez KEYENCE, nous voulons que vos opérations de marquage sur verre se déroulent sans soucis, sans aucune étape supplémentaire ralentissant votre processus de fabrication. Quel que soit votre secteur d'activité, nous souhaitons vous aider à réaliser vos gravures sur verre. Contactez-nous dès aujourd'hui pour commencer à intégrer un marqueur laser dans vos processus de gravure sur verre.
